エネルギー貯蔵プロジェクト向けラックマウント型LiFePO₄バッテリー

現代のエネルギー貯蔵システムを設計する際に、エンジニアが繰り返し直面する疑問の一つは、ラックスペース、熱制御、統合効率を犠牲にすることなく、高いエネルギー密度を実現するにはどうすればよいでしょうか?

ラックマウント型 LiFePO₄ バッテリーは、こうした要求に特化して設計された、コンパクトで拡張性の高いソリューションを提供します。標準の19インチ筐体との互換性、長寿命、そして堅牢な安全性により、スペース、信頼性、そして適応性が重視されるプロジェクトにおいて最適な選択肢となります。

新しい通信施設を装備する場合でも、エッジ コンピューティング ラックをアップグレードする場合でも、分散型太陽光発電用のバックアップ ストレージを統合する場合でも、適切なラックマウント型リチウム バッテリーを選択して導入する方法を理解することは、長期的なパフォーマンスとメンテナンスのオーバーヘッドに大きな影響を与える可能性があります。

ラックマウント型 LiFePO₄ バッテリーとは何ですか?

ラックマウント型LiFePO₄バッテリーは、標準的な19インチ機器ラックへの設置向けに特別に設計されたリン酸鉄リチウム（LiFePO₄）蓄電モジュールです。通常、前面端子とマウントレールを備えた3U～5Uの高さのフォーマットで構築され、モジュール式のスタッキング、効率的なケーブル管理、そしてIT、通信、産業用電力インフラへの直接的な互換性を実現します。

壁掛け式や床置き式のシステムとは異なり、ラックマウント型のリチウムバッテリーはキャビネット環境に直接統合できるため、スペースの最適化、すっきりとしたレイアウト、迅速なメンテナンスアクセスが求められるアプリケーションに最適です。各モジュールには通常、バッテリー管理システム（BMS）が内蔵されており、CANやRS485などの通信プロトコルをサポートすることで、シームレスなシステム統合を実現します。

LiFePO₄ 化学物質の使用により、サイクル寿命の延長（多くの場合 6,000 サイクルを超える）、熱安定性の向上、安全性能の強化といったさらなる利点がもたらされます。これらは、長寿命と低メンテナンスが求められる用途において重要な要素です。

機械的な標準化と堅牢なリン酸鉄リチウムの性能を組み合わせることで、ラックマウント型バッテリーシステムは、今日のスケーラブルなエネルギー貯蔵プロジェクトの基盤となるコンポーネントとなっています。

現代のエネルギーシステムにラックマウント型 LiFePO₄ バッテリーを選択する理由

通信、太陽光発電バックアップ、エッジインフラなど、エネルギー貯蔵ソリューションを導入する際には、バッテリーの機械設計が設置速度、スペース利用率、長期的な保守性において重要な役割を果たします。ラックマウント型LiFePO₄バッテリーは、これらの課題を解決するために特別に設計されています。

1. 標準ラックエンクロージャ向けに最適化

ラックマウント型バッテリーは、業界標準の19インチサイズに基づいて設計されており、高さは3Uまたは5U、奥行きは400～600mmです。これにより、既存のITラック、通信キャビネット、またはモジュラーESSエンクロージャに直接設置でき、カスタムマウントブラケットや外付けバッテリーキャビネットは不要です。

システム インテグレーターにとって、これは、サイトやユース ケース間の展開の高速化と互換性の向上につながります。

2. 省スペースエネルギー貯蔵

わずか3U × 420 mmの省スペース設計で、ラックマウント型LifePo₄バッテリー1個で5kWh以上の使用可能電力を供給でき、ラックスペースも最小限に抑えられます。モジュールは垂直に積み重ねることも、隣接するラックに並列に配置することも可能で、インフラを再設計することなく、プロジェクトを5kWhから200kWh以上に拡張できます。

これにより、ラックマウント型ソリューションは、屋内通信シェルター、マイクログリッド コンテナ、コンパクトなサーバー ルームなど、スペースが限られている場所に最適です。

3. フロントアクセス設計によるプラグアンドプレイ統合

ラックマウント型バッテリーのほとんどは、前面アクセス端子、前面ブレーカー、クイックコネクト通信ポートを備えています。この設計により、ケーブル配線が簡素化され、メンテナンスが迅速化されるだけでなく、安全なモジュール式拡張も可能になります。多くの場合、設置に特別な工具や電気エンクロージャは必要ありません。

高度なユニットには、ホットスワップ可能なモジュール、LED インジケーター、リモート診断機能などが含まれる場合があり、すべてフロント パネルからアクセスできます。

4. 安定した長寿命LiFePO₄化学

使用 LiFePO₄セル はよく知られている利点をもたらします:

• 放電深度80%で6,000サイクルを超えるサイクル寿命
• 優れた熱性能（最大約 55°C まで安全に動作します）
• NMC や LCO 化学物質に比べて熱暴走のリスクが低い

この耐久性は、バッテリー交換コストとシステムのダウンタイムを最小限に抑える必要がある、連続稼働のシステムにとって特に重要です。

要約すると、適切に設計されたラックマウント型リチウム電池は、スペースを節約し、システム アーキテクチャを簡素化するだけでなく、エネルギー貯蔵プロジェクトのライフサイクル全体にわたって運用コストを削減します。

どのような技術仕様をカスタマイズできますか?

エネルギー貯蔵プロジェクトはどれも同じではありません。システムレイアウト、インバーターの互換性、キャビネットの奥行き、通信プロトコルによっては、標準バッテリーモジュールの調整が必要になる場合があります。そのため、多くのラックマウント型LiFePO₄バッテリーは、お客様のシステムに合わせてカスタマイズできる柔軟な仕様オプションを提供しています。

一般的にカスタマイズできる主なパラメータの内訳は次のとおりです。

パラメータ	標準範囲	カスタマイズ オプション
公称電圧	48V / 51.2V	インバータのDCバスに合わせて40V～60Vの間で設定可能
容量	50Ah～200Ah	セルの選択（例：280Ah、310Ah）と並列接続によって調整されます
ラックの高さ（U）	3U / 4U / 5U	スペースが限られたエンクロージャ向けのスリム 2U またはコンパクトな 3U 設計
深さ	400～600mm	奥行きの浅い通信キャビネットやエッジサイト向けの短い奥行き（約 420 mm）
コミュニケーション	CAN、RS485	必要に応じて、Modbus TCP、SNMP、Ethernet/IP、Wi-Fi のサポートを追加します。
BMS の機能	基本的なセル保護	高度なオプション: データロギング、障害アラーム、リモート診断、ブラックボックスレコーダー
機械的詳細	標準の黒いフェイスプレート	カスタム ブランディング、パネルの色、コネクタのレイアウト、フロント ハンドルのスタイル
認定資格	国連 38.3、EC	オプション: UL 1973、IEC 62619、UKCA、marine DNV、CB

これらのカスタムラックバッテリーオプションにより、エネルギー貯蔵システムを妥協することなく最適化できます。通信エンクロージャ、モジュール式マイクログリッドキャビネット、マルチラック太陽光発電システムなど、どのようなシステムにも、フォームファクタと電気性能を調整できるため、シームレスに統合できます。

フロントI/OとCAN-Modbusブリッジ対応のショートデプスモジュールをお探しですか？あるいは、高電圧ESSストリングとマルチパラレル48Vユニットの組み合わせをお考えですか？これらのパラメータは、ACE Batteryのラックマウント型リチウムバッテリープラットフォーム内で完全に設定可能です。

ラックマウントバッテリーはどこで最も効果的に使用されますか?

ラックマウント型LiFePO₄バッテリーの強みは、その形状だけでなく、幅広いエネルギー貯蔵アプリケーションに適応できる能力にあります。バックアップ電源、負荷分散、再生可能エネルギーとの連携など、ラックマウント型バッテリーは、以下のユースケースで特に効果的です。

通信およびエッジインフラストラクチャ

遠隔地のシェルターや基地局では、スペースが限られており、信頼性は不可欠です。3Uまたは5Uのラックマウント型リチウムバッテリーはETSIラックに直接収まるため、ネットワークハードウェアと並べてすっきりと設置できます。

利点:

• 奥行きの短いモジュール（例：420mm）は浅いキャビネットに適合します
• リモート SOC 監視により、現場訪問の必要性が軽減されます
• 広い温度範囲（-20°C～55°C）で安全に動作します

データセンターとサーバールーム

無停電電源装置（UPS）システムは、ホットスワップ、監視、メンテナンスがダウンタイムなしで行えるバッテリーバンクに依存しています。ラックマウント型のLiFePO₄バッテリーは、最小限の設置面積で安定したパフォーマンスを提供します。

利点:

• サイクル寿命が長い = 交換頻度が低い
• 19 インチ ラックとの互換性によりケーブル管理が効率化されます
• スマートBMSはリモート診断とアラームをサポートします

太陽光発電＋蓄電システム

分散型 PV システム（特に住宅用または小規模商業用）の場合、ラック バッテリー セットアップにより、5～100 kWh 単位で拡張可能な容量を構築できます。

利点:

• 48Vハイブリッドインバーターと簡単に組み合わせ可能
• モジュラースタッキング = 柔軟なエネルギーブロック
• 床置き型バッテリーキャビネットが不要になります

マイクログリッドと緊急電力システム

工業地帯、医療施設、あるいは地方の電力網においては、信頼性の高い電力バッファリングが不可欠です。ラックマウント型ソリューションは、制御室やプレハブESSコンテナ内にコンパクトに設置することを可能にします。

利点:

• 並列ラックモジュールの追加による容易な拡張
• 集中型EMSプラットフォームと互換性あり
• 分散アーキテクチャによるシステム信頼性の向上

ラックバッテリーを既存のシステムに統合するには?

ラックマウント型LiFePO₄バッテリーをスムーズに導入するには、その機械的、電気的、ソフトウェア的環境に適合させる必要があります。考慮すべき5つの主要な統合領域を以下に示します。

機械的なフィット感

ラックの寸法（高さ（U）、奥行き、前面のクリアランス）を確認してください。自然冷却を使用する場合は、背面に75mm以上の通気スペースを確保してください。

電気インターフェース

DCバス電圧がバッテリー出力（通常48～51.2V）と一致するようにしてください。ケーブルのサイズは、電圧降下が1%未満になるように調整してください。

熱管理

キャビネットのエアフローを適切に設計してください。周囲温度が高い場合や、継続的に高負荷で使用する場合は、強制換気またはオプションの液冷を検討してください。

通信設定

互換性のあるBMSインターフェース（CAN、RS485、Modbus）を選択してください。ACEバッテリーは、インバーターまたはEMS接続用の複数のプロトコルプロファイルをサポートしています。

規制遵守

UL、IEC、または地域の規格に従ってください。地域ごとに、明確なラベル、間隔、過電流保護を確保してください。

ACE Battery は、フロントアクセス ターミナル、統合マウント レール、柔軟な通信設定を備えたラック モジュールを提供しており、既存の ESS ラックへの統合がより簡単かつ迅速になります。

プロジェクトに適したラックマウント型 LiFePO₄ バッテリーを選択するには?

ラックマウント型LiFePO₄バッテリーの選定は、電圧と容量だけではありません。適切なバッテリーを選ぶには、機械的な互換性、電気性能、通信要件、そして将来の拡張性のバランスを考慮する必要があります。ここでは、システムを最初から最適な組み合わせにするための実用的なガイドをご紹介します。

 1. 電圧と容量の要件を定義する

• 公称電圧: ほとんどのラック バッテリーは 48 V または 51.2 V で動作します。
• モジュールあたりの容量: 一般的なオプションは、実行時間、ピーク負荷、充電/放電サイクルに応じて、50 Ah から 200 Ah の範囲です。
• ヒント: まずインバーターの電圧範囲と総エネルギー需要を計算し、ラックユニット容量で割ってモジュール数を推定します。

2. ラックの寸法と設置スペースを確認する

• U の高さを利用可能な垂直スペースに合わせます (例: 3U = 約 133 mm)。
• キャビネットの奥行きを確認してください。ACE の 3U 100Ah モジュールは 420mm に収まり、浅い通信ラックや壁掛けラックに最適です。
• 該当する場合は、ケーブルのクリアランス、空気の流れ、およびドアのクリアランスのためのスペースを確保してください。

3. コミュニケーションと監視のニーズを評価する

• インバーターまたは EMS には CAN または RS485 が必要ですか?
• リモート監視、障害アラーム、データ ロギングが必要ですか?
• プロトコル変換（例：CAN から Modbus TCP へ）は必要ですか？

ACE のラック バッテリーには選択可能な BMS プロトコルが付属しており、サードパーティ システムに合わせてファームウェアをカスタマイズできます。

4. スケーラビリティと並列設計を考慮する

• 10 kWh を超えるシステムの場合、バッテリーが並列接続をサポートしていることを確認してください（ACE の BMS では最大 64 ユニット）。
• モジュール間のバランスロジックと通信同期を確認します。

5. 認証またはコンプライアンス要件を特定する

• 輸出、グリッド接続、または機密性の高いプロジェクトの場合は、UL 1973、IEC 62619、または CE/UKCA マークが必要かどうかを確認してください。
• NFPA 855 または地域の規則に従って、防火空間またはキャビネットの接地が必要かどうかを確認します。

選択チェックリスト

• 必要な電圧と総容量
•  U の高さとキャビネットの奥行き
•  出力電流とインバータの消費電力
•  通信プロトコルの互換性
•  動作温度範囲
•  コンプライアンスまたは地域認証のニーズ

幅広いラックマウント型リチウム電池オプションが用意されているため、適切なモジュールを選択する際には、サイズや化学的性質だけでなく、長期的な統合の成功とアップグレードの柔軟性を確保することも重要です。

ACE Battery は信頼性の高いカスタム ラック ソリューションをどのように提供するのでしょうか?

バッテリーの選択は解決策の半分に過ぎません。システム内でシームレスに動作させるには、綿密なエンジニアリング、精密な機械設計、そして堅牢な品質管理が不可欠です。ACE Batteryはまさにこの点で他社製品と一線を画しています。

ラックマウント型LiFePO₄ソリューションを精密に組み合わせて、エネルギー貯蔵プロジェクトをサポートする方法をご紹介します。

超コンパクト設計、標準対応

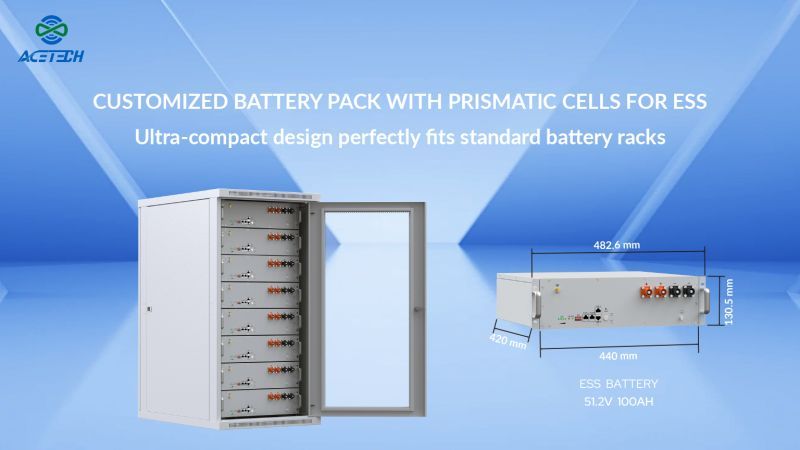

当社のコアラックモジュール（51.2V 100Ah、高さ3U、奥行き420mm）は、標準の19インチラックに直接取り付けられるように設計されています。奥行きの浅い通信キャビネットでも、高密度なITエンクロージャでも、ACEは再設計を必要とせず、機械的な適合性を保証します。

真のプラグアンドプレイインストール

専用のバッテリーキャビネットをお持ちでなくても大丈夫です。ACEモジュールは、前面端子、標準レール、ユニバーサル通信ポート（CAN、RS485、オプションのModbus TCP）を備えており、新規プロジェクトでも改修プロジェクトでも、迅速かつ低コストで導入できます。

ODM サポートによる柔軟なカスタマイズ

カスタムフェースプレート、寸法変更、またはカスタマイズされたBMSプロトコルが必要ですか？ACEは、ファームウェア統合、外部通信マッピング、プロジェクトの技術設計図に合わせた機械設計など、ODMレベルの開発をサポートします。

また、ブラックボックス データ レコーダー、並列構成チューニング、高高度ディレーティング モデルなどのオプション機能も提供しており、実際の状況でシステムの効率と安全性を維持できるように支援します。

スペースの有効活用

ラックユニット1つ1つが重要です。特に都市部やコンテナ型マイクログリッドでは重要です。コンパクトなフォームファクターで高いエネルギー密度を実現するACEは、エアフロー、アクセス、保守性を損なうことなく、ラックあたりの設置面積あたりのkWh出力を向上させます。

コンパクトなエッジキャビネットに統合する場合でも、大容量のラックストリングを構築する場合でも、ACE Battery のラックマウント型 LiFePO₄ プラットフォームは、エネルギー貯蔵のニーズに応える信頼性の高い基盤と柔軟なロードマップを提供します。

より優れたラック バッテリーを構成する準備はできていますか?

お客様のシステムに最適な電圧、容量、寸法、通信設定をご提案いたします。

技術的なご相談やカスタム見積りをご希望の場合は、弊社のエンジニアリング チームにお問い合わせください。

または、ラックマウントバッテリー製品 と カスタム開発サービス ここです。
