リチウム電池の容量をテストするには？

リチウムイオン電池は、スマートフォンやノートパソコンから電気自動車や産業機器まで、私たちが日々頼りにしている多くの機器の電源となっています。しかし、あらゆる電源と同様に、リチウムイオン電池も永久に使えるわけではありません。時間の経過とともに性能が低下するため、実際の容量を評価する方法を理解することが不可欠です。

簡単に言うと、リチウム電池の容量は、電池を完全に充電し、制御された負荷の下で放電し、以下の式を使用して結果を計算することによってテストされます。

容量（Ah）＝電流（A）×時間（h）</p>

この方法は、定格仕様だけでなく、実際の使用状況でバッテリーが実際に供給できるエネルギー量を反映するものです。より高い精度を求める場合は、基本的なツールではなく、専用のバッテリー容量テスターやプロ仕様のアナライザーがよく使用されます。

このプロセスを理解することで、バッテリーの状態を評価し、稼働時間を予測し、バッテリーの交換時期を判断できます。また、全く充電されないバッテリーを扱っている場合は、次の情報を確認してください。完全に放電したリチウムイオン電池を復活させるための詳細ガイド.

単一セル、デバイス用バッテリー、または大型バッテリーパックのいずれをチェックする場合でも、このガイドでは主なテスト方法、ツール、安全上のヒント、および結果の解釈について、手順を追って説明します。



リチウム電池の容量とは何ですか?

テストを行う前に、バッテリー容量について理解しておくことが重要です。バッテリー容量とは、バッテリーが蓄え、デバイスに供給できるエネルギーの量です。通常はミリアンペア時間 (mAh) またはアンペア時間 (Ah) で測定されます。容量が大きいほど、供給できるエネルギー量が多くなり、充電間隔が長くなります。たとえば、2000mAh のバッテリーは、1 時間で 2000 ミリアンペア、2 時間で 1000 ミリアンペアを供給できます。

リチウム電池の容量をテストする理由

リチウム電池の容量をテストすると、次のことが可能になります。

• バッテリー寿命の推定: バッテリーの現在の容量を知ることで、予測しやすくなります どれくらい続くか 再充電が必要になる前に。
• バッテリーの状態を監視する: バッテリーは時間の経過とともに容量が低下します。定期的にテストを行うことで、交換時期が来たことを知らせてくれます。
• 最適なパフォーマンスを確保する: デバイスに適した容量を使用すると、パフォーマンスと安全性が向上します。バッテリーの充電不足や使用しすぎは、デバイスの故障につながる可能性があります。
• コストを節約: 容量の低いバッテリーを早期に特定することで、高価な交換が必要になるのを防ぐことができます。



リチウム電池の容量をテストする方法: ステップバイステップガイド

バッテリー容量を評価する方法はいくつかあり、簡単なチェックからより高度なテスト方法まで多岐にわたります。

プロ仕様の試験機器を使用する場合でも、DIYの方法を使用する場合でも、バッテリーの真の容量を判断するのに役立つ、包括的なステップバイステップガイドをご紹介します。

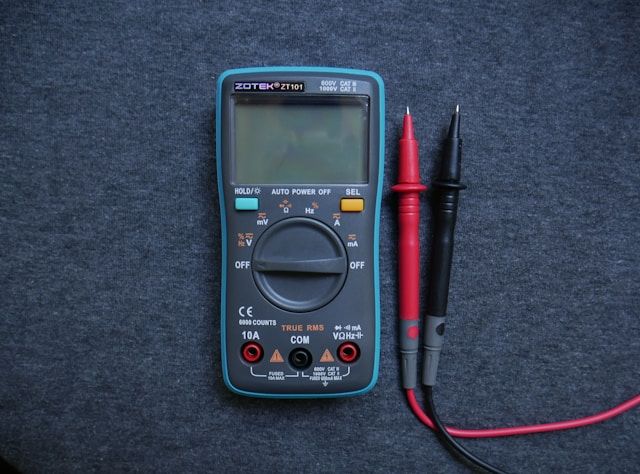

リチウム電池容量のテスト マルチメーターを使う（DIY 方法）

マルチメーターは電圧と電流を測定できる多機能ツールですが、リチウム電池の容量を直接測定することはできません。その代わりに、電池の電圧をチェックし、全体的な状態を推定するのに役立ちます。

マルチメーターを使ってバッテリー容量を概算するには、既知の負荷で制御された放電テストを行い、電流と時間に基づいて結果を計算する必要があります。以下にその手順を段階的に説明します。



必要なもの:

• 完全に充電されたリチウム電池（例：18650、3.7V)。
• デジタルマルチメーター。
• 負荷（抵抗器やバッテリーを消耗させる小型デバイスなど）。

安全上の注意： 膨張、液漏れ、過熱、または物理的に損傷したリチウム電池はテストしないでください。短絡を避け、適切なリチウム充電器を使用し、常に電池メーカーのカットオフ電圧と放電電流制限に従ってください。

手順:

1. 電圧を測定する: マルチメーターを使用してバッテリーの電圧を測定します。正常なリチウム バッテリーは、完全に充電されると約 4.2V を示します。
2. 負荷を設定する: 小さな抵抗器または既知の電流を流すデバイス (LED ライトなど) をバッテリーに接続します。これにより、制御された方法でバッテリーを放電できます。
3. 排出を監視する: 放電中はバッテリー電圧に注意してください。リチウム バッテリーは通常、約 2.5V ～ 3.0V で停止します。
4. 時間と電流を記録します: 消費電流とバッテリーの放電にかかる時間を測定します。次の式を使用して容量を計算できます。

容量 (Ah) = 電流 (A) × 時間 (h)

例えば、バッテリーが 0.5A で 2 時間放電した場合、容量は 1Ah (1000mAh) になります。

この方法は、安定した放電電流を維持することを前提としているため、正確な測定値ではなく推定値を提供するものです。



ヒント:

• より正確な結果を得るには、一定の負荷を使用してください。変動は計算に影響する可能性があります。
• バッテリーの損傷を防ぐため、バッテリーの最大放電率を超えない負荷を使用してください。

バッテリー容量テスターの使用

より正確な結果を得るには、リチウムイオン電池の完全な充電および放電サイクルを測定するために特別に設計されたバッテリー容量テスターを使用できます。



必要なもの:

• バッテリー容量テスター（LiitoKala または Opus BT-C3100 充電器テスターなど）。
• あなたの リチウム電池 (例: 18650)。

手順:

1. バッテリーを挿入します: 完全に充電されたリチウム電池をテスターに​​セットします。
2. パラメータの設定: テスターをバッテリーのカットオフ電圧 (通常は 2.5V ～ 3.0V 程度) と充電/放電電流に設定します。
3. テストを開始します: テスターでバッテリーを完全に充電および放電します。電圧、電流、および時間の測定値が表示されます。
4. 結果を取得する: テストが完了すると、テスターはバッテリーの実際の容量を mAh または Ah で表示します。

利点:

• これらのテスターは、正確な充電/放電プロトコルに従うことで高い精度を実現します。
• これらは、バッテリーがまだ使用可能かどうかを判断するのに役立つため、古いバッテリーをリサイクルまたは再利用するのに最適です。



プロ仕様のバッテリーテスターの使用（産業用または大容量バッテリー用）

専門的または産業的な環境（電気自動車や大型電動工具など）では、大規模なテストが行​​われます。リチウムイオン電池パック には特殊な機器が必要です。これらのツールはより詳細な測定値を提供し、さまざまな負荷条件下でのバッテリーのパフォーマンスをテストします。



プロフェッショナルバッテリーテスター:

• バッテリーアナライザー (Midtronics GRX-550 や Extech 380803 など)。
• デジタル電力計 産業用デバイスの継続的な監視に。

手順:

1. テスターを接続します: テスターをバッテリー端子に取り付け、正しく接続されていることを確認します。
2. パラメータの設定: 放電率、カットオフ電圧、温度などのテスト基準を定義します。
3. テストを実行する: アナライザーで実際の使用状況をシミュレートし、バッテリーのパフォーマンスを記録します。
4. 結果を解釈する: デバイスは、バッテリー容量、状態、残りの寿命に関する詳細なグラフとレポートを生成します。



ソフトウェアとアプリの使用（携帯電話、タブレット、ラップトップ用）

スマートフォン、タブレット、ノートパソコンなどのデバイスでリチウム電池の容量をテストする必要があるユーザーは、ソフトウェアまたはアプリを使用して電池の状態と容量を監視できます。



人気のツール:

• BatteryCare（ノートパソコン用）
• GSam バッテリー モニター (Android フォン用)。
• CoconutBattery（MacBook用）

手順:

1. アプリ/ソフトウェアをダウンロード: デバイスにツールをインストールします。
2. バッテリーのフルサイクルを実行する: デバイスを完全に充電し、自然に放電させます。
3. データを確認する: ソフトウェアは、デバイスが新品のときの元の容量と比較したバッテリーの現在の容量を表示します。

これらのツールは、バッテリーの状態を長期にわたって監視し、デバイスのバッテリーを交換する必要がある時期を予測するのに特に役立ちます。



結果を理解し、バッテリーの状態を解釈する

テスト結果が出たら、それを理解することがバッテリーの状態と今後の使用可能性を判断する上で非常に重要です。バッテリーの状態は容量だけで判断するものではありません。電圧の安定性、放電挙動、物理的な異常などの要素も考慮する必要があります。

以下の表は、一般的な検査結果を解釈し、適切な対応を決定するのに役立つクイックリファレンスです。

一般的に、定格容量に近い性能を発揮するバッテリー（例えば、2000mAhのバッテリーであれば2000mAh）は正常であると言えます。容量が低下すると、バッテリーは徐々に劣化していく段階に入り、より頻繁な監視や、最終的には交換が必要になる場合があります。

容量に加えて、負荷時の急激な電圧降下などの異常な挙動や、膨張や過熱などの物理的な兆候にも十分注意してください。これらは内部抵抗の増加や安全上のリスクなど、より深刻な問題を示している場合が多く、無視すべきではありません。

プロフェッショナルな用途では、これらの指標は、バッテリーの全体的な性能をより正確に評価するために、サイクル寿命データやシステムレベルの診断と組み合わせて使用​​されることがよくあります。



リチウム電池の容量に関する一般的な問題とその解決方法

リチウム電池は時間の経過とともに容量が低下しますが、容量のテスト方法を知っておくと、問題を早期に発見するのに役立ちます。ここでは、よくある問題とその対処方法をいくつか紹介します。



1. 時間の経過による容量の減少

これはバッテリーの寿命に伴う自然な現象です。リチウムイオン バッテリーは、300 ～ 500 回の充電サイクルで容量が約 20% 低下します。容量を定期的にテストすると、この低下を監視するのに役立ちます。容量が大幅に低下した場合は、バッテリーを交換する時期かもしれません。 についてさらに詳しくリチウムイオン電池が不良かどうかを確認する方法.



2. バッテリーの膨張

リチウム電池が膨張し始めたら、損傷または過熱の兆候です。使用前に必ず電池の電圧と容量を確認してください。膨張した場合は、電池を安全に処分してください。



3. 排出率の不一致

バッテリーの消耗が予想よりも早い場合は、バッテリーまたはデバイスに問題がある可能性があります。定期的に容量テストを行うと、完全に故障する前に交換が必要なバッテリーを特定できます。



リチウム電池の寿命を延ばす方法

いくつかの簡単な手順でバッテリー寿命を延ばすことができます:

• 完全放電は避けてください。バッテリーの充電状態を 20 ～ 80% に保つようにしてください。
• バッテリーは適切に保管してください。しばらく使用しない場合は、涼しく乾燥した場所に保管してください。
• 適切な充電器を使用してください。特定のバッテリー タイプ用に設計された充電器を使用していることを確認してください。



OEM/ODMプロジェクトの場合：容量テストは最初のステップにすぎません

これらの方法は個々のバッテリーには有効ですが、実際の製品開発にはより複雑な検証プロセスが必要です。 ブランド製品、電動工具、医療機器、モビリティ製品、エネルギー貯蔵システムなどの場合、容量テストは包括的な評価プロセスの一部にすぎません。実際の用途では、通常、サイクル寿命検証、BMS校正、熱性能テスト、放電率マッチング、および安全規格適合性チェックと組み合わせて実施されます。

これらの要素が総合的に作用することで、バッテリーが実際の動作条件下で、つまり管理されたテスト環境下だけでなく、長期にわたってどのように性能を発揮するかが決まります。

そのため、多くのプロジェクトでは、設計段階の早い段階でこれらのパラメータを定義し検証するために、経験豊富なバッテリーエンジニアリングチームに頼っています。

ACE バッテリー は をサポートしますカスタマイズされたリチウム電池の開発実際のアプリケーション要件に基づいて、ブランドオーナーが設計の初期段階から容量、排出性能、安全設計、およびパッケージ構造を最適化できるよう支援します。

よくある質問（FAQ）

Q: 特別な機器を使わずに自宅でバッテリー容量をテストするにはどうすればよいですか?

できます マルチメーターを使用して電圧を測定します バッテリーの状態を推定します。ただし、正確な容量測定には、バッテリー容量テスターまたはアナライザーが必要になります。



Q: テスト後にバッテリー容量が低いことが判明した場合はどうすればいいですか?

容量が定格値よりも大幅に低い場合は、バッテリーを交換する時期が来ている可能性があります。古いバッテリーのリサイクル 認定プログラムを通じて。



質問: リチウム電池に通常の充電器を使用できますか?

いいえ、それは重要ですリチウムイオン電池専用に設計された充電器を使用してください 過充電を防ぎ、安全を確保するためです。



結論: リチウム電池のテストをマスターする

リチウム電池の容量をテストする方法を知ることは、日常のガジェット、DIY プロジェクト、産業用機械など、充電式リチウム電池を扱う人にとって貴重なスキルです。電池寿命の測定方法、テスト結果の解釈方法、電池の状態の管理方法を理解することで、デバイスの寿命を延ばし、予期しない故障を回避できます。

ボーナス: バッテリーテストに役立つツールとダウンロード

テストプロセスをさらに簡単にするために、役立つツールとダウンロード可能なコンテンツのリストをまとめました。

• バッテリーテスターソフトウェア: ダウンロード バッテリーケア または ココナッツバッテリー ノートパソコンや携帯電話のバッテリーの状態を監視します。
• オンラインバッテリー計算機: を使用するオンラインバッテリー容量計算機 電圧と電流のデータを容量測定値に簡単に変換できます。
• DIY バッテリー テスト キット: 基本的なコンポーネントを使用して独自のリチウムイオン電池テスターを構築します。

適切なツールを使用し、このガイドに従うことで、リチウムイオン電池の容量をテストして維持するための準備が整い、今後何年にもわたってデバイスに効率的に電力を供給し続けることができるようになります。
